当前位置：bt50刀柄锥度尺寸是多少
日期：2017-11-14
BT表示采用日本标准MAS403制造的加工中心机床用锥柄柄部，带机械手夹持槽；50表示柄部尺寸，50代表大端直径为φ69.85的7：24锥度，他并不指某一具体尺寸；

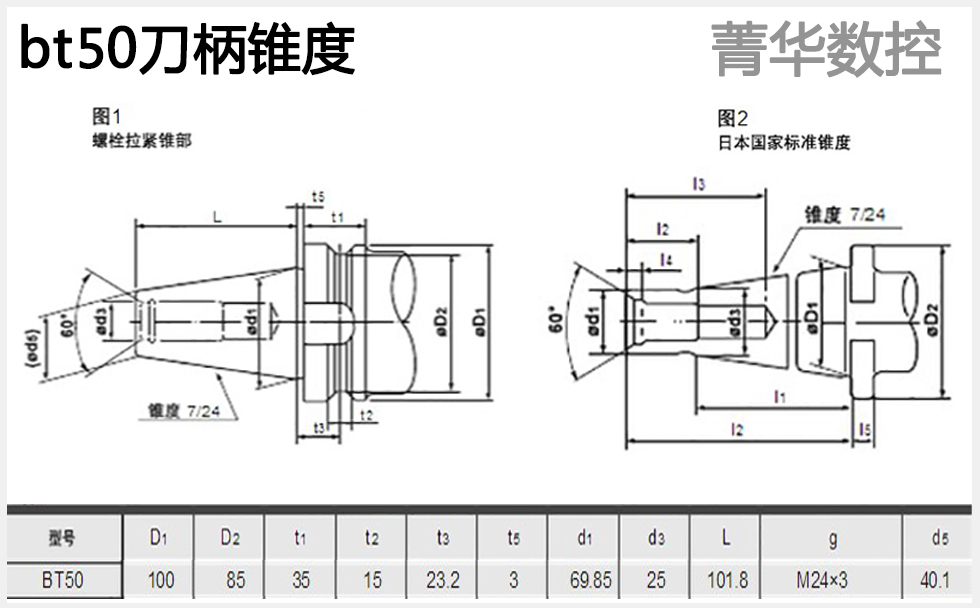

BT50刀柄锥度：直径100mm公差是-0.05到0；梯形槽底直径85mm；梯形槽槽顶部宽度为15mm公差是0到+0.1；梯形槽的角度是上下各30度公差是-15'到0；梯形槽中心到主轴端面（刀柄锥面大头端点）距离是23.2mm公差是正负0.1。
BT是日本标准（MAS403），锥度为7：24，大小规格有30、40、50、60的。bt50刀柄“50” 是代表刀柄的锥度截面直径的大小。为了实现自动换刀，7;24好比一个轴配合的黄金分割点，刀柄通用性好。定心不自锁,洽到好处，是学术研究实践和理论的结晶。全球通用标准，中国当然也要这样，机床就可以卖到其它地方，都是一样的刀柄规格。
|
|
