当前位置：强力刀柄结构,强力刀柄内部结构图
日期：2017-11-14

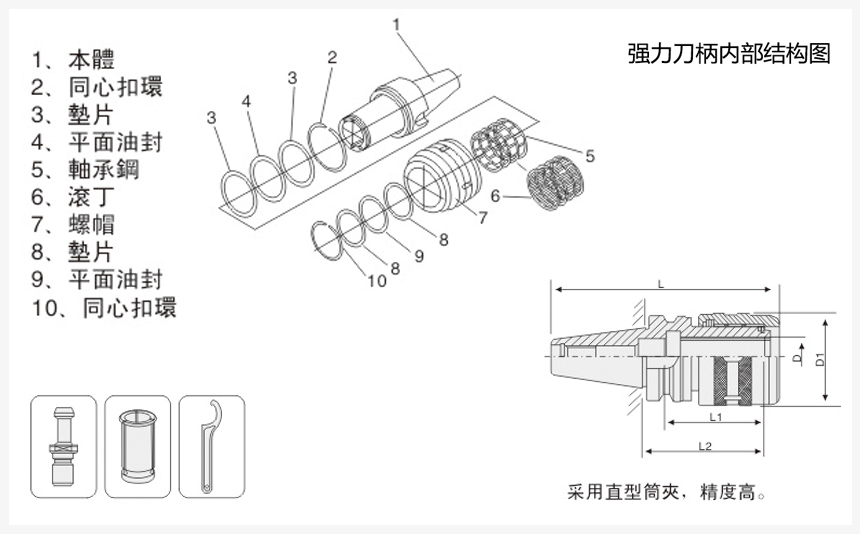

强力刀柄结构：是由1，刀柄本体。2，同心扣环。3，垫片。4，平面油封。5，轴承。6，滖丁。7，螺帽。8，垫片。9，平面油封。10，同心扣环。组成。配拉钉，采用直型强力筒夹，用强力扳手。
强力刀柄内部结构跟棘轮轴承的相似，滚针是在圆锥面上一个方向厚，反方向薄，而不是等高面滚动，也就是一个方向是间隙更小，锁紧，一个方向是间隙更大，松开。锁紧套顺时针旋转时带动保持架及滚针旋转，当滚针落入夹头体上0.8的槽时由于导向作用逼使保持架倾钭，继续旋转0.8的钭槽使滚针向上运动从而带动保持架一起动作，形成螺旋向上运动，由于锥度作用逼使夹头体向内变形，形成鎖紧力。反时针时螺旋向下松开。内孔圆槽设计，均匀的弹性变形量，可确保优秀的精密度。特殊针状轴承排列设计，锁紧阻力低，夹持力高，可产生280kgm的夹持力。
